一、 产品概述
HA001-4X-10/16Q型可调减压阀是一种无需外供能源，由介质自身压力驱 动阀门。在公称压力范围内通过导阀调节，满足不同设计工况所需出口压力的水力 控制阀门。
在任何流量下，设定的出口压力不变;进口压力P1,在0.8P1-1.05P1范围 内波动时，设定的出口压力P2不变。
二、 技术参数
1、 本产品执行标准CJ/T 256-2007《分体先导式减压稳压阀》标准;
2、 连接法兰符合个国家GB/T1721.6标准，强度密封试验按GB/T13927执行;

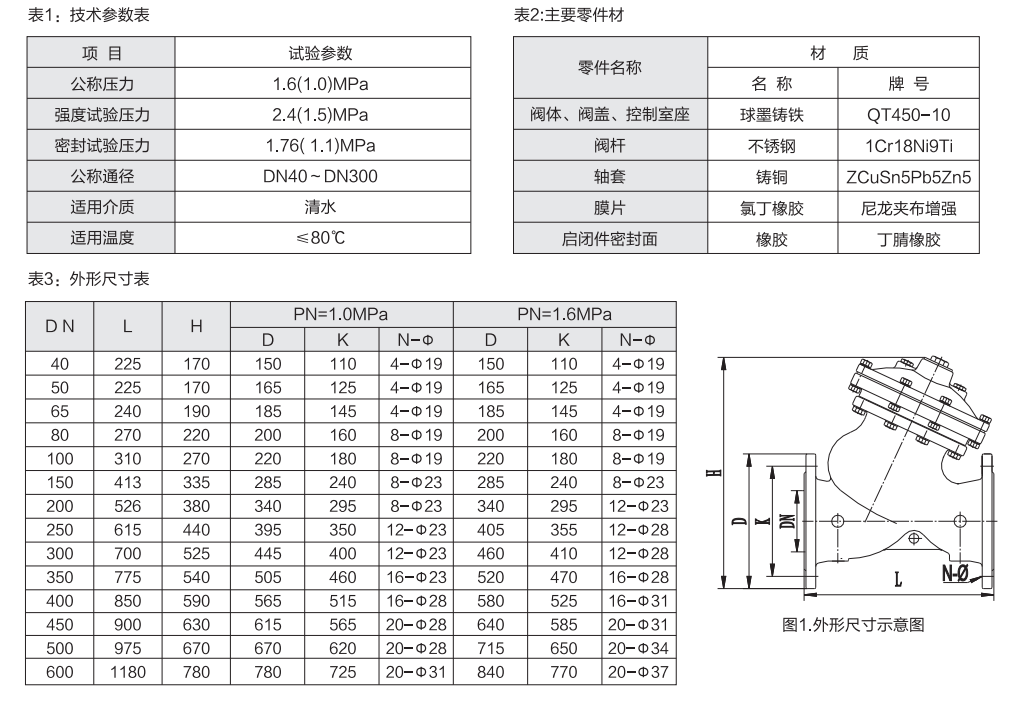

3、 相关技术参数见表1,主要零件材料见表2,夕卜形连接尺寸表3;
三、工作原理

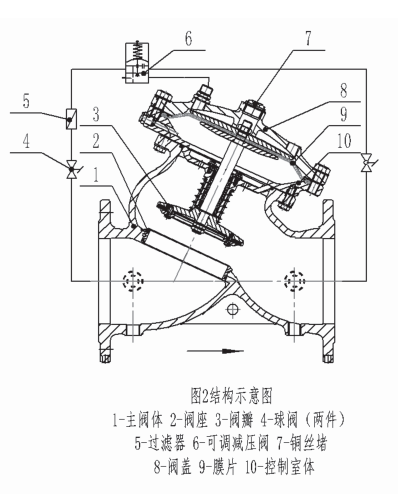

1) .可调减压阀工作的驱动源是由介质的自身压力实现水力控制，无须外加 动力(见图2)。膜片上、下构成双室控制的传动结构，主阀出口端的压力信号进 入膜片的下控制室与阀腔内的弹簧力相平衡，当出口压力变化失去平衡时，导 阀6自动对膜片上控制室的压力进行调节，对主阀实现先导放大控制，使主阀杆作 上、下运动，改变主阀的开度，恢复平衡。使主阀出口压力的设定值保持不变。
2) .压力水进入主阀的进水口后，经过阀瓣与阀座所形成的帘面积产生的过 流损失、以及克服弹簧和启闭件运动的机械损失，达到出口端减压的目的。帘面 积越小(即主阀的开度越小)流速变化递度越大，压降越大，反之压降越小。
3) .导阀膜片的下控制室通过控制管路与其主阀出口端压力信号，作用力向 上，而膜片上控制室与主阀的进口端相接，膜片作用力向下。在设定压力确定后, 膜片上、下作用力平衡。
4) .导阀盖上端的调节螺栓按顺时针方向转动时出口压力增加，逆时针方向 转动时出口压力减小，弹簧全松时主阀关闭。
四、主要性能和特性
1) 关于最大流量：
减压阀最大流量定义为：当设定的出口压力下降O.IMpa时的流量上限。显然各企的产品因流量特性优劣相差，最大流量值是不同的。
2) 本产品流量特性

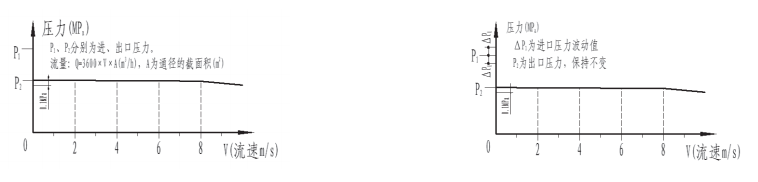

本产品的最大流量：从接近于零的微流量调试开始，直至流速达到8m/s,设定出口压力的下降值小于O.IMpa。给排水领域的供水流速 多在2m/s,—般不超过3m/s。流量特性曲线见图表1,最大流量见表1。

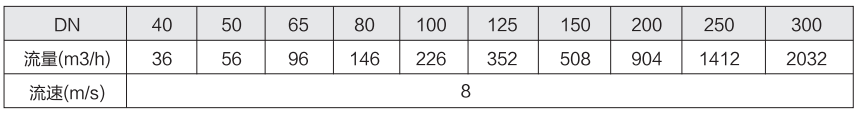

表1:我公司的减压阀当设定出口压力下降小于0.1 MPa时,的最大流量表
3)本产品压力特性
当进口压力在0.8P1-1.05P1范围内波动时，能保持主阀出口设定压力不变，压力特性曲线见图表2。
当上游压力低于出口设定压力时，主阀将会自动关闭。
可调减压阀广泛应用于给排水、暖通/空调及需要减压控制的工况。
可调减压阀通径范围一般不大于300mm (含300mm),其主阀的阀体设计成直流式“葫芦”形，具有极佳的抗汽蚀性能，配制汽蚀罩 可适合在高压差或热水工况下使用。
